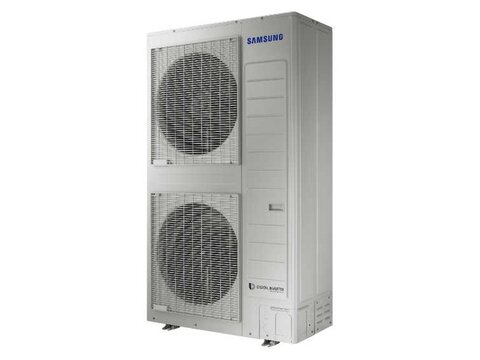

Außengerät DVM-S Eco 2-Leiter - 3 Ph

  • Außengerät
  • Top Energieeffizienz
  • Kompakte Bauweise/geringes Gewicht
  • Hohe Laufruhe für maximalen Komfort
  • Einfache und flexible Installation
  • Neue Kommunikationstechnik
  • Kühlleistung: 40,0 kW
  • Heizleistung: 45,0 kW

Übersicht

Produktbeschreibung

Leistungsmerkmale

  • Digitales Mini S- Inverter Hybrid  2-Leiter-Multi-System für monovalenten Betrieb
  • Es sind bis zu 21 Innengeräte anschließbar (AM120)
  • Der digitale Inverter Verdichter mit Nacheinspritzung (Hybrid) und Micro Frequenz Steuerung sorgt für eine stufenlose Leistungsanpassung von 0-140Hz
  • Kleinste Leistungsabgabe 20% der Nominalleistung
  • Schallreduzierter Nachtbetrieb einstellbar konform dem Wärmegesetz EEWärmeG
  • Überragende EER und COP Werte
  • Die Nennleistung der Außengeräte kann bis 50-130% auf Anfrage <200% betragen
  • Intelligente Systemsteuerung via Super Link Datenbus und NASA Kommunikation
  • 3 Regelebenen ohne Schnittstelle
  • Wartungsfreundlich z. B. Pump-Down-Funktion, Snow Blowing Funktion und Selbstdiagnosesystem mit Daten-Backup vor Fehlereintritt
  • Auto-Restart (Wiedereinschaltung nach Stromausfall)
  • Optimaler Entfeuchtungsbetrieb



Außeneinheit

  • Wetterfestes Stahlblechgehäuse auf verwindungsfreiem Grundrahmen für die Außenaufstellung
  • BLDC Doppelrollkolben Verdichter (AM040, AM050, AM080)
  • Smart DSI Inverter Scroll Verdichter und Nacheinspritzung (AM100 - AM120)
  • Micro Frequenzsteuerung, stufenlos von 0-140Hz
  • Sehr geringer Anlaufstrom
  • Besonders leise und effizient
  • Integrierter Wicklungsschutz
  • Lüfter mit Silent-Mode für geräuscharmen Betrieb, direkt angetrieben, elektronisch ausgewuchtet, schwingungsgedämpft gelagert, horizontaler Luftaustritt
  • Inklusive 4-Wege-Umkehrventil für Wärmepumpenbetrieb
  • Kurbelwannenheizung
  • Inverter Kühlung mittels Kältemittel über Kältekreislauf
  • Kältesystem werkseitig mit Sicherheitskältemittel R410A vorgefüllt



Alle SAMSUNG DVM-S Systeme sind EUROVENT zertifiziert!

Montage
  • Einfache Montage dank eines Selbstdiagnosesystems

Einsatzbereiche

  • Universell für alle Anwendungen maßgeschneidert und individuell einsetzbar

Umweltfreundlich

  • Hohe Effizienz
  • Mittels DMS Server und dem Interface MIM-B16N  ist eine geprüfte Energieerfassung möglich

Steuerungsoptionen

  • Betrieb über S-Net Software
  • Betrieb über Funktions- oder Zentralfernbedienungen
  • Externes Systemmanagement via Internet und DMS
  • System-Energieerfassungsmodul

Funktionell

  • Back-up-Funktion
  • Automatische Leckage-Erkennung
  • Bei einem negativen Ergebnis wird ein Kältemittelmangel als Störung ausgewiesen
  • Ausfallsicherheit
  • Der Kühlbetrieb ist bei einer Außentemperatur von -5°C bis +48°C möglich
  • Der Heizbetrieb ist bei einer Außentemperatur von -26°C bis +24°C möglich
  • Die intelligente Systemsteuerung erfolgt mit Super Link Datenbus und NASA Kommunikation
  • Wartungsfreundlich mit z. B. Pump-Down-Funktion, Snow Blowing Funktion und Selbstdiagnosesystem mit einem Daten-Backup vor Fehlereintritt
  • Auto-Restart (Wiedereinschaltung nach Stromausfall)
  • Optimaler Entfeuchtungsmodus bei allen Innengeräten
  • ACM Commissioning und Management Smart Phone, Tablet oder PC
  • Möglichkeit für ZENcloud RMS Monitoring via Internet
  • Mobile App verfügbar
  • Systemanbindung an GLT auf LONwork-Basis, BACNet und KNX-EIB-System

Spezifikationen

Bezeichnung Wert
Abmessung (B/H/T) mm 940 x 1630 x 460
Gewicht kg 162
Bezeichnung Wert
Nenn-Kühlleistung kW 40,0
Nenn-Heizleistung kW 45,0
Bezeichnung Wert
Nenn-Leistungsaufnahme Kühlen kW 10,59
Nenn-Leistungsaufnahme Heizen kW 9,88
Nenn-Stromaufnahme Kühlen A 16,48
Nenn-Stromaufnahme Heizen A 15,55
max. Stromaufnahme A 32
Spannungsversorgung V 400
Anschluss Ph 3
Bezeichnung Wert
Type SSC Scroll
Schmiermittel - Type PVE
Bezeichnung Wert
Type Propeller
Bezeichnung Wert
Einsatzgrenzen Kühlen °C -5 bis 52
Einsatzgrenzen Heizen °C -25 bis 24
Anzahl anschließbarer Inneneinheiten Stk. 26
Bezeichnung Wert
Schalldruck dB 62
Bezeichnung Wert
Kühlen EER 3,78
Heizen COP 4,55
Bezeichnung Wert
max. Leitungslänge 160
max. Höhendifferenz 50
Anschluss Flüssigkeitsleitung 12,70
Anschluss Sauggasleitung 28,58
vorgefüllte Kältemittelmenge 4,8
  • Alle SAMSUNG Klimasysteme sind leistungsgeregelt und mit einem Wiederanlauf nach Stromausfall ausgestattet
  • Nennkühlleistung bei Raumtemperatur 27°C, Außentemperatur 35°C
  • Nennheizleistung bei Raumtemperatur 20°C, Außentemperatur 7°C
  • Schalldruck gemessen unter Freifeldkonditionen in 1m Abstand ohne Reflexion
  • Vorgefüllte Kältemittelmenge: Leitungslänge laut Auslegungsprogramm DVM-Pro
  • Elektrische Anspeisung bei allen Geräten über das Außengerät möglich
  • Absicherung träge - gemäß den örtlichen Vorschriften
